Máy bơm trục đứng inline OEM TD125-14G/4 là dòng máy bơm ly tâm tuần hoàn trục đứng inline có thiết kế trục động cơ theo phương thẳng đứng, trong đó cửa hút và cửa xả được bố trí trên cùng một đường tâm (Inline), giúp dòng chất lỏng lưu thông theo đường thẳng mà không phải đổi hướng. Thiết kế này giúp giảm tổn thất áp suất, tăng hiệu suất bơm và tiết kiệm đáng kể diện tích lắp đặt.
Thông số kỹ thuật của bơm trục đứng inline OEM
Máy bơm trục đứng inline OEM
Mã hiệu: TD125-14G/4
Công suất: 7.5KW/10HP
Động cơ hiệu suất cao tiêu chuẩn IE3
Điện áp: 3Pha/380V/50Hz
Lưu lượng: 60 – 160 m³/h
Cột áp: 15.2 – 10.9 m
Điểm làm việc thực tế: 120 m³/h @ 14 m
Đường kính hút – xả: DN125
Nhiệt độ chất lỏng: 120ºC
Cấp độ động cơ: 4
Dạng bơm: Máy bơm tuần hoàn inline
Xuất xứ: Trung Quốc
Khác với các dòng bơm trục ngang truyền thống, máy bơm trục đứng Inline có thể được lắp trực tiếp trên đường ống mà không cần thay đổi hướng dòng chảy, từ đó giảm chi phí thi công, tối ưu không gian và đơn giản hóa công tác bảo trì.

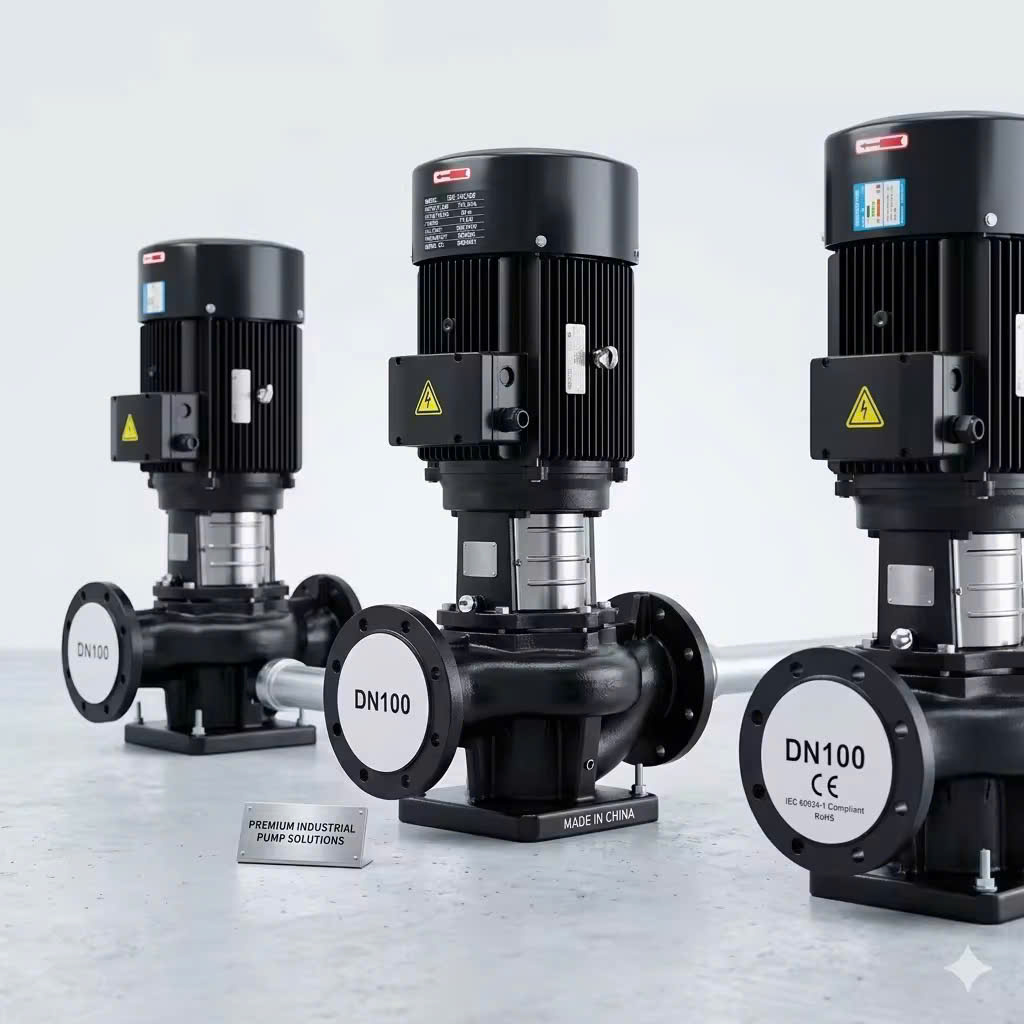

Máy bơm trục đứng inline OEM TD125-14G/4 – Giải pháp bơm nước tiết kiệm không gian, Hiệu suất cao
Cấu tạo của máy bơm trục đứng inline OEM TD125-14G/4
Máy bơm trục đứng Inline được thiết kế theo dạng ly tâm trục đứng, với động cơ đặt phía trên và thân bơm lắp trực tiếp trên đường ống. Cấu tạo này giúp tối ưu không gian lắp đặt, giảm tổn thất áp suất và đảm bảo hiệu suất vận hành cao. Một máy bơm trục đứng Inline tiêu chuẩn thường bao gồm các bộ phận chính sau:
1. Thân Bơm (Pump Casing)
Thân bơm thường được chế tạo từ gang đúc, inox 304 hoặc inox 316, mang lại khả năng chịu áp suất cao, chống ăn mòn và tăng tuổi thọ thiết bị.
2. Cánh Bơm (Impeller)
Thiết kế cánh bơm được cân bằng động chính xác giúp tăng lưu lượng, cột áp ổn định, giảm rung lắc và nâng cao hiệu suất làm việc.
3. Trục Bơm (Pump Shaft)
Trục thường được làm bằng thép không gỉ (inox) có độ cứng cao, khả năng chịu tải lớn, chống mài mòn và chống ăn mòn trong môi trường làm việc liên tục.
4. Động Cơ Điện (Electric Motor)
Hầu hết các dòng máy bơm Inline hiện nay sử dụng động cơ đạt tiêu chuẩn IE2 hoặc IE3, giúp tiết kiệm điện năng, vận hành êm ái, độ rung thấp và có thể hoạt động liên tục trong thời gian dài.
5. Phớt Cơ Khí (Mechanical Seal)
Phớt cơ khí được chế tạo từ các vật liệu chịu mài mòn như Carbon, Ceramic, Silicon Carbide (SiC) hoặc Tungsten Carbide, đảm bảo độ kín cao và kéo dài tuổi thọ của máy.
6. Ổ Bi (Bearing)
Việc sử dụng ổ bi chất lượng cao giúp máy vận hành ổn định, giảm tiếng ồn, hạn chế rung động và kéo dài thời gian bảo trì.
7. Mặt Bích Kết Nối (Flange Connection)
Máy bơm trục đứng Inline được trang bị mặt bích ở cửa hút và cửa xả theo các tiêu chuẩn như DIN, JIS hoặc ANSI.
Ứng dụng của máy bơm tuần hoàn trục đứng inline thương hiệu OEM
Nhờ khả năng vận hành ổn định, lưu lượng lớn, cột áp cao và tiết kiệm điện năng, máy bơm trục đứng Inline được ứng dụng rộng rãi trong nhiều lĩnh vực như:
- Hệ thống cấp nước sinh hoạt cho nhà cao tầng, chung cư và khu đô thị.
- Hệ thống điều hòa không khí trung tâm (HVAC).
- Hệ thống tuần hoàn nước nóng và nước lạnh.
- Hệ thống tăng áp cho tòa nhà, khách sạn, bệnh viện và trung tâm thương mại.
- Hệ thống phòng cháy chữa cháy (PCCC).
- Nhà máy sản xuất, khu công nghiệp và các dây chuyền xử lý nước.
Với thiết kế hiện đại, hiệu suất cao và tuổi thọ bền bỉ, máy bơm nước trục đứng Inline đang là lựa chọn hàng đầu cho các công trình dân dụng và công nghiệp yêu cầu hệ thống bơm hoạt động liên tục, ổn định và tiết kiệm chi phí vận hành.
